前（qián）言

蠟粉是粉末塗料常用（yòng）的助劑（jì），主要起到增硬耐磨，脫氣消泡的作用，常用的品種有聚乙烯蠟，聚丙烯蠟，聚酰胺蠟，聚四氟乙烯蠟等。不同規格的蠟粉在粉末塗（tú）料中有（yǒu）不同的表（biǎo）現，在抗劃性，塗膜硬度，爽滑（huá）手感，脫氣性，光澤（zé）度，顏（yán）色鮮映性，紋理效果，轉印撕紙，銀粉排列，對印刷或者重塗的影響等方麵均有區別（bié）。

實驗目的

為了仔細研究不同種類的蠟粉在粉末塗料體係中的作用機（jī）理，蠟粉從蠟粉（fěn）與粉末塗料其他原材料的（de）相互作用角度出（chū）發進行了一係列實驗。本文主要分（fèn）析不同蠟粉對聚酯粘度的（de）影響（xiǎng）。

粉末塗料用聚酯最基本的指標有酸值，粘（zhān）度（dù），Tg 值。蠟（là）粉的加入不會影響（xiǎng）聚（jù）酯的酸（suān）值，但對（duì）聚酯的（de）粘度和Tg 值有一定的影響。本文選取帝斯曼的4140（6:4 混合型（xíng））和4900（TGIC固化型，94：6）作為基礎材料進行實驗。

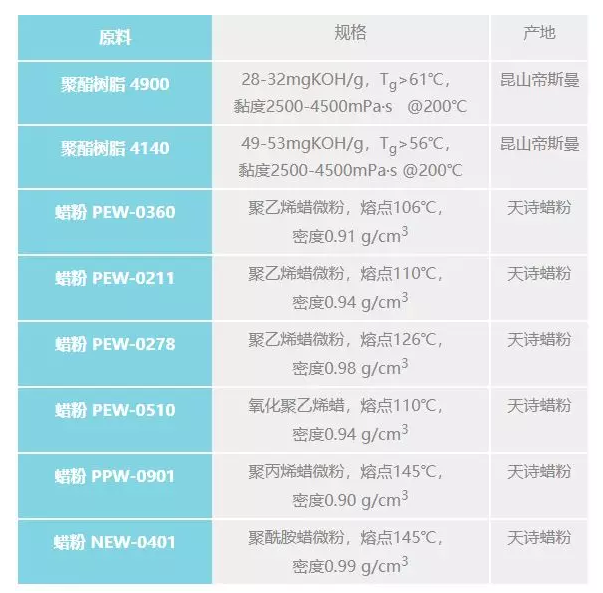

實驗材料

實驗方法

在（zài）160度下，利用旋轉（zhuǎn）粘度計測量（liàng）不同品種不同比例的蠟粉添加到聚酯樹脂（zhī）中（zhōng）後，對聚酯樹脂粘度的影響，蠟粉添（tiān）加量為聚酯樹脂的（de）1%，2%，4%。

選擇在160度條件下測量粘度，主要出發點是考慮蠟粉在這（zhè）個溫度下已經完全融化，而粉末塗料的膠化過程還沒有完全（quán）開始，是（shì）希望探索在蠟粉在粉末塗料膠（jiāo）化溫度之前對聚酯樹脂（zhī）粘度的影響。

蠟粉的選擇（zé）包括聚乙烯蠟，氧化聚（jù）乙烯蠟，聚丙烯蠟和聚酰胺（àn）蠟，其中聚乙烯蠟選擇了低密（mì）度聚乙烯蠟（密度0.90-0.93 g/cm3），中密度聚乙烯蠟（密度0.94-0.96 g/cm3），高密度聚乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的蠟粉在粉末塗料的生產實（shí）踐中當（dāng）中具有相（xiàng）當的代表性。

實驗（yàn）數據

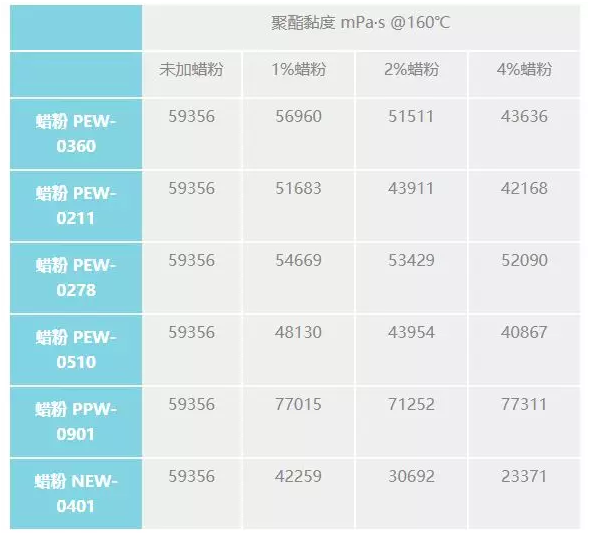

聚酯樹脂4900添加蠟粉的黏度數據如下：

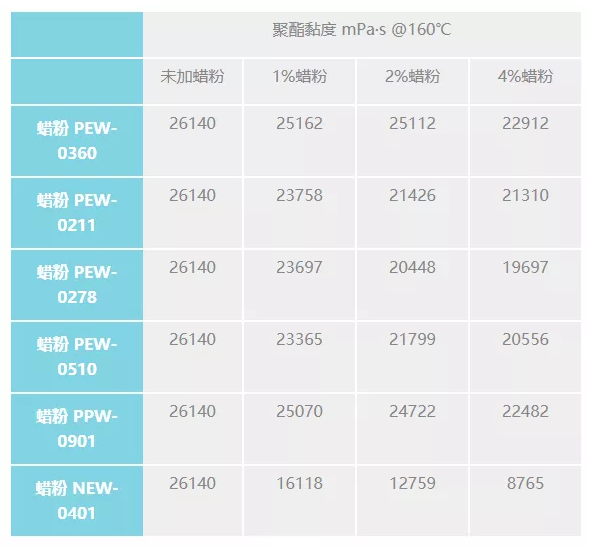

聚酯樹脂4900添加蠟粉的黏度數據:

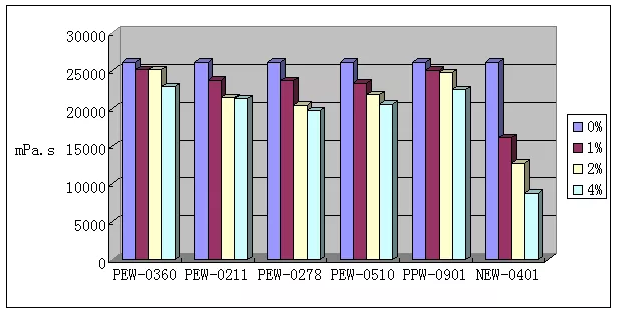

結論

蠟（là）粉的加入基本對粉末塗（tú）料用聚酯樹脂都有一定的降（jiàng）粘作用，降粘程度隨不同的蠟粉及不同的聚酯品種有較大的差異。

聚酰胺蠟NEW-0401對聚酯的降黏性很好，氧化（huà）聚乙烯蠟PEW-0510對聚酯的降黏性較好，不同規格（gé）的聚乙烯蠟對聚酯的降黏性作用相差很大，中密度聚（jù）乙烯蠟粉PEW-0211降（jiàng）黏性較好，高密度聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好但在聚酯4900中降黏（nián）性（xìng）較差，低（dī）密度聚乙烯蠟PEW-0360在聚酯4900中（zhōng）降黏（nián）性尚好但在聚酯4140中（zhōng）降黏性較差。聚丙烯蠟PPW-0901在160°時可（kě）能存在未完全溶解（jiě）的情況，實驗（yàn）顯示在160°時基（jī）本不具備降黏能力。
